ОПНп
Обмежувачі перенапруги
19 сімейств · класи напруги 0,22–150 кВ
Примітки каталогу · 3

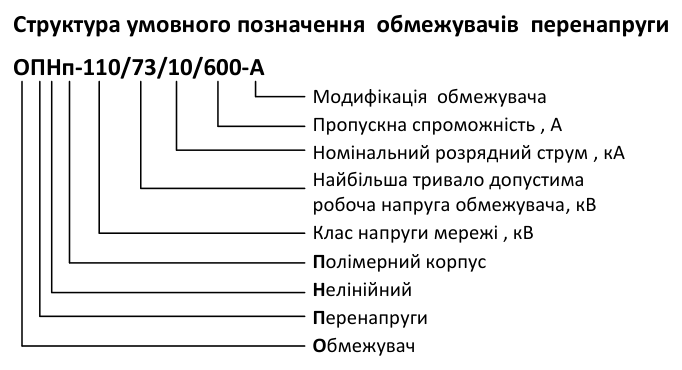

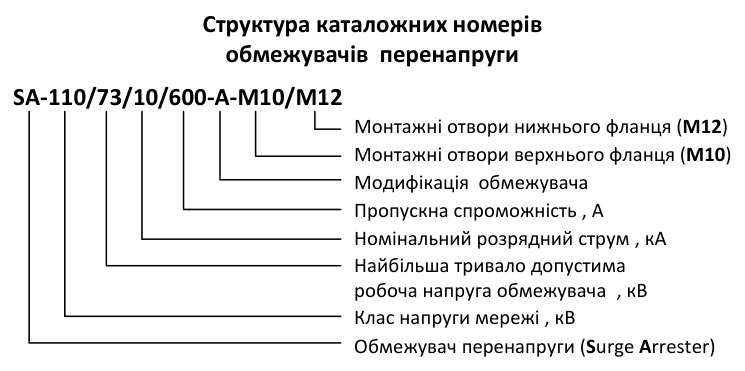

- Позначення та каталожні номери наведені в каталозі як приклад: найбільша тривало допустима робоча напруга обмежувача задається відповідно до вимог замовника.

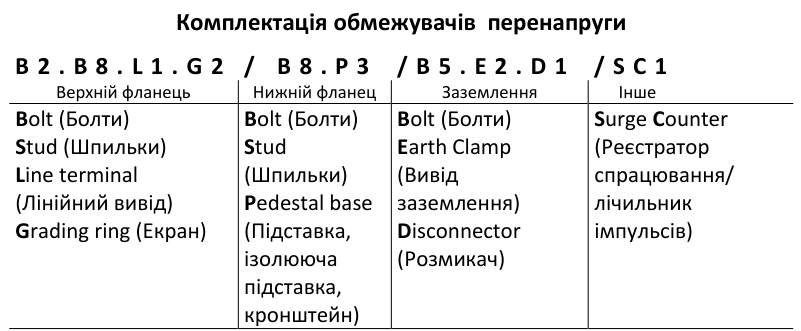

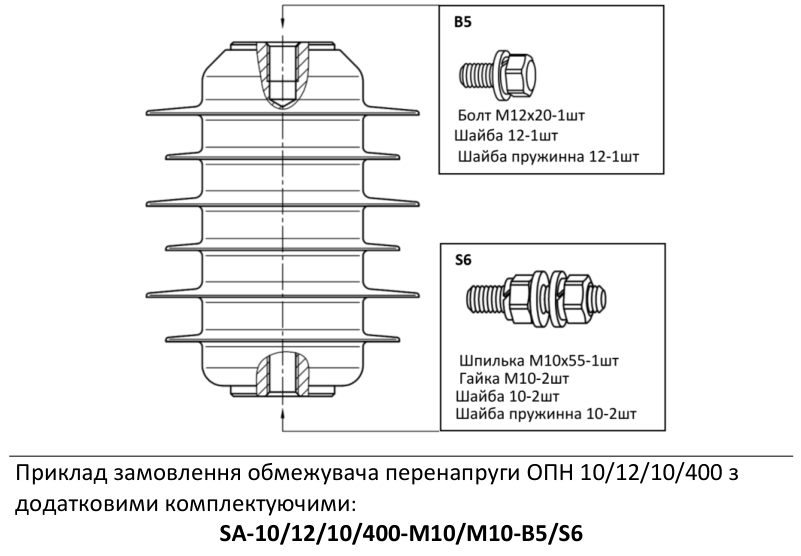

- Комплектація обмежувачів перенапруги – за погодженням із замовником. Основні комплектуючі представлені у додатку А.
- На вимогу замовника можливе постачання комплектуючих на індивідуальне замовлення.
PDF моделі — сторінки офіційного каталогу 2024: характеристики, креслення, каталожні номери.
ОПНп-0,22 - 0,66 кВ (150А, 350А)SA-0,22/0,26/10/150-М8/М8 +1ХарактеристикиВідкрити PDF каталогу
ОПНп-3 кВ (400А, 600А)SA-3/4,0/10/600-М10/М10ХарактеристикиВідкрити PDF каталогу
ОПНп-3,3 кВ (600А)SA-3,3/4,1/10/600КС-М10/М10контактна мережадані потребують уточненняХарактеристикиВідкрити PDF каталогу
ОПНп-6 кВ (400А, 600А)SA-6/7,2/10/600-М10/М10дані потребують уточненняХарактеристикиВідкрити PDF каталогу
ОПНп-6 кВ, модификация А (400А, 600А)SA-6/7,2/10/400-А-М10/М10дані потребують уточненняХарактеристикиВідкрити PDF каталогу
ОПНп-10 кВ (400А, 600А)SA-10/12/10/600-М12/М12ХарактеристикиВідкрити PDF каталогу
ОПНп-10 кВ, модификация А (400А, 600А)SA-10/12/10/600-А-М10/М10ХарактеристикиВідкрити PDF каталогу
ОПНп-15 кВ (400А, 600А)SA-15/17/10/600-М12/М12ХарактеристикиВідкрити PDF каталогу
ОПНп-27,5 кВ (400А, 600А)SA-27,5/30/10/400-М10/М16контактна мережаХарактеристикиВідкрити PDF каталогу
ОПНп-27,5 кВ, модификация А (400А, 600А)SA-27,5/30/10/400-А-контактна мережаХарактеристикиВідкрити PDF каталогу
ОПНп-35 кВ (400А, 600А)SA-35/40,5/10/400-М12/М16ХарактеристикиВідкрити PDF каталогу
ОПНп-35 кВ, модификация А (400А, 600А)SA-35/40,5/10/400-А-М12/М16ХарактеристикиВідкрити PDF каталогу
ОПНп-35 кВ (800, 850А, 1200А)SA-35/40,5/10/800ХарактеристикиВідкрити PDF каталогу
ОПНп-110 кВ (400А, 600А)SA-110/73/10/600дані потребують уточненняХарактеристикиВідкрити PDF каталогу
ОПНп-110 кВ, модификация А (400А, 600А)SA-110/73/10/600-Адані потребують уточненняХарактеристикиВідкрити PDF каталогу
ОПНп-110 кВ (800, 850А, 1200А)SA-110/73/10/800ХарактеристикиВідкрити PDF каталогу
ОПНп-150 кВ (600А)SA-150/110/10/600ХарактеристикиВідкрити PDF каталогу
ОПНп-150 кВ, модификация А (600А)SA-150/110/10/600-АХарактеристикиВідкрити PDF каталогу
ОПНп-150 кВ (800, 850А, 1200А)SA-150/110/10/800ХарактеристикиВідкрити PDF каталогу
Стандарти
Нормативні документи
МЭК 60099-4 · ГКД 34.35.512-2002 · ТУ У 31.2-31279430-008:2006
