ЛКЦ
Лінійні ізолятори
206 виробів · класи напруги 10–750 кВ · класи навантаження 70–400 кН
Примітки каталогу · 4
- Будівельні висоти та маси ізоляторів можуть відрізнятися в залежності від типів застосовуваних закінцьовувачів.
- У таблиці вказані мінімальні параметри, що відповідають вимогам національних стандартів. Фактичні параметри вказані у відповідних протоколах.
- За вимогами замовника можливе виготовлення ізоляторів із довжиною шляху витоку, відмінного від наведеного у каталозі з відповідною зміною будівельної висоти.

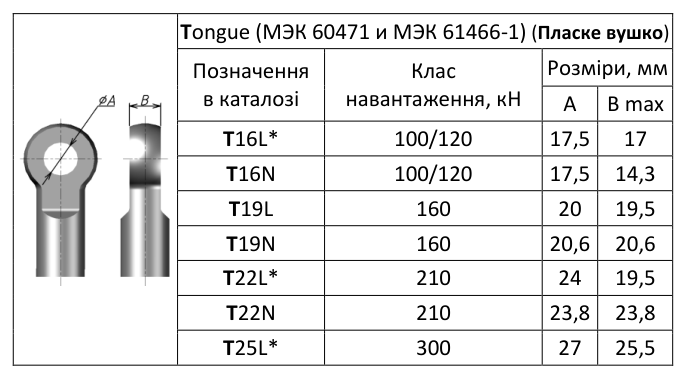

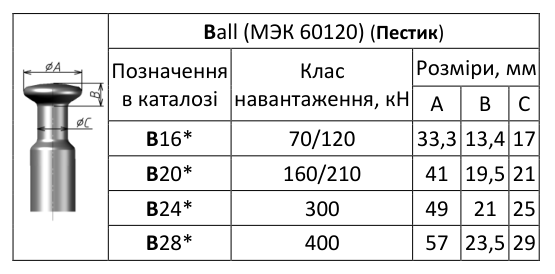

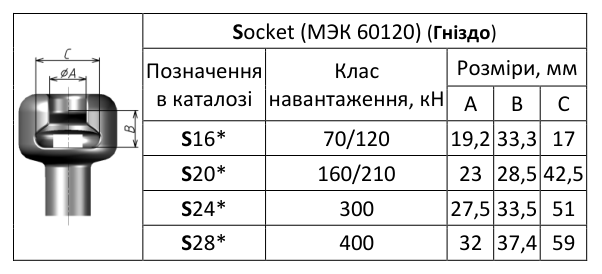

- * Згідно з національними стандартами, застосовуються наступні закінцьовувачі в залежності від класу навантаження: S16, B16 - для класу 70 и 120 кН; S20, B20 - для класу 160 и 210 кН; S24, B24 - для класу 300 кН; S28, B28 - для класу 400 кН; T16L - для класу 70 кН; T22L - для класу 120 кН; T25L - для класу 160 кН.
Технічні групи · Руйнівна механічна сила при розтягуванні, кН
Стандарти
Нормативні документи
ТУ У 31.6-31279430-010:2006 · СОУ МПЕ 40.1.51.301 · ГОСТ 28856-90
